Jako dostawca zintegrowanych serwomotorów często otrzymuję pytania o różne aspekty techniczne tych silników. Dość często pojawiającym się pytaniem jest: „Jaki jest czas hamowania zintegrowanego serwomotoru?” W tym wpisie na blogu zagłębię się w ten temat, wyjaśniając czym jest czas hamowania, dlaczego jest on ważny i jak jest wyznaczany.
Zrozumienie czasu hamowania
Czas zwalniania odnosi się do czasu potrzebnego zintegrowanemu serwomotorowi na zwolnienie prędkości roboczej aż do całkowitego zatrzymania. Jest to kluczowy parametr w działaniu serwomotorów, ponieważ bezpośrednio wpływa na wydajność, dokładność i ogólną wydajność silnika, którego jest częścią.
Kiedy serwosilnik pracuje, magazynuje energię kinetyczną. Podczas zwalniania energia ta musi zostać rozproszona. Czas hamowania określa, jak szybko ta energia jest uwalniana. Zbyt krótki czas hamowania może powodować nadmierne obciążenie silnika i współpracujących z nim podzespołów, prowadząc do zwiększonego zużycia, a nawet uszkodzeń. Z drugiej strony zbyt długi czas zwalniania może skutkować wolniejszym czasem reakcji systemu, zmniejszając produktywność.
Czynniki wpływające na czas hamowania
Na czas hamowania zintegrowanego serwosilnika wpływa kilka czynników. Przyjrzyjmy się bliżej niektórym z kluczowych:
Bezwładność obciążenia

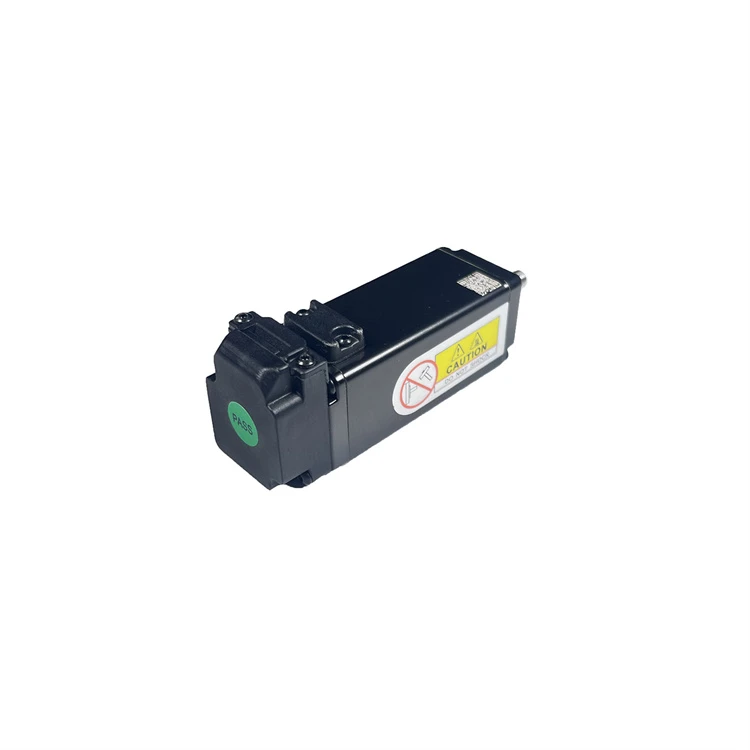

Bezwładność obciążenia to opór obciążenia na zmiany jego prędkości obrotowej. Większa bezwładność obciążenia oznacza, że obciążenie jest bardziej odporne na hamowanie, a zatem zatrzymanie obciążenia zajmie więcej czasu silnikowi. Na przykład, jeśli używasz plikuSilnik enkodera przyrostowegodo napędzania ciężkiego przenośnika taśmowego, duża masa taśmy i znajdujących się na niej przedmiotów zwiększy bezwładność ładunku. W efekcie czas hamowania będzie dłuższy w porównaniu do lżejszego obciążenia.
Moment obrotowy silnika
Moment obrotowy silnika odgrywa znaczącą rolę w określaniu czasu hamowania. Moment obrotowy to siła obrotowa wytwarzana przez silnik. Silnik o wyższym momencie obrotowym może zastosować większą siłę, aby spowolnić obciążenie, co pozwala na krótszy czas hamowania. NaszSilnik serwo prądu stałego z enkoderemzostał zaprojektowany tak, aby zapewnić wysoki moment obrotowy, co może być korzystne, gdy trzeba uzyskać szybkie hamowanie.
Ustawienie szybkości zwalniania
Większość zintegrowanych serwomotorów umożliwia regulację szybkości zwalniania. To ustawienie określa, jak szybko silnik zwalnia. Zwiększając tempo zwalniania, można skrócić czas hamowania. Należy jednak pamiętać, że ustawienie zbyt dużej szybkości zwalniania może powodować problemy, takie jak przeregulowanie lub wibracje. Dlatego tak ważne jest znalezienie właściwej równowagi w oparciu o specyficzne wymagania aplikacji.
System sterowania
Układ sterowania używany do obsługi serwomotoru wpływa również na czas hamowania. Dobrze zaprojektowany układ sterowania może dokładnie kontrolować prędkość i moment obrotowy silnika podczas zwalniania, zapewniając płynną i wydajną pracę. Na przykład naszAbsolutny silnik serwowyposażony jest w zaawansowany system sterowania pozwalający na precyzyjną kontrolę opóźnienia.
Obliczanie czasu hamowania
Czas hamowania zintegrowanego serwomotoru można obliczyć za pomocą następującego wzoru:
[t_{d}=\frac{J \times \Delta \omega}{T_{d}}]
Gdzie:
- (t_{d}) to czas hamowania (w sekundach)
- (J) to całkowita bezwładność (w tym silnik i obciążenie, w kg·m²)
- (\Delta \omega) to zmiana prędkości kątowej (w rad/s)
- (T_{d}) to moment hamowania (w N·m)
Rozłóżmy składniki tej formuły:
- Całkowita bezwładność ((J)):Obejmuje to bezwładność samego silnika i bezwładność obciążenia. Bezwładność silnika jest zwykle podawana przez producenta. Bezwładność ładunku można obliczyć na podstawie jego masy i geometrii.
- Zmiana prędkości kątowej ((\Delta \omega)):Jest to różnica pomiędzy początkową prędkością kątową silnika a końcową prędkością kątową (która zwykle wynosi zero po zatrzymaniu silnika).
- Moment hamowania ((T_{d})):Jest to moment obrotowy wymagany do spowolnienia silnika i obciążenia. Można go określić na podstawie wymagań dotyczących obciążenia i charakterystyki silnika.
Należy zauważyć, że jest to uproszczony wzór i w rzeczywistych zastosowaniach może zaistnieć potrzeba uwzględnienia innych czynników, takich jak tarcie, luz i efekty dynamiczne.
Znaczenie prawidłowego czasu hamowania
Wybór odpowiedniego czasu hamowania ma kluczowe znaczenie dla optymalnej wydajności zintegrowanego serwomotoru. Oto niektóre z kluczowych korzyści wynikających z prawidłowego ustawienia czasu zwalniania:
Większa dokładność systemu
Właściwy czas hamowania zapewnia dokładne zatrzymanie silnika w żądanej pozycji. Jest to szczególnie ważne w zastosowaniach, w których precyzja ma kluczowe znaczenie, takich jak robotyka, obróbka CNC i systemy automatyzacji. Unikając przekroczeń lub niedomiarów, można znacznie poprawić ogólną dokładność systemu.
Zmniejszone zużycie
Jeśli czas hamowania jest ustawiony prawidłowo, obciążenie silnika i powiązanych z nim podzespołów jest zminimalizowane. Zmniejsza to zużycie komponentów, wydłużając ich żywotność i zmniejszając koszty konserwacji. Na przykład w ASiłownik serwazastosowania, odpowiednie hamowanie może zapobiec nadmiernemu obciążeniu części mechanicznych siłownika.
Zwiększona efektywność energetyczna
Dobrze dobrany czas hamowania może również poprawić efektywność energetyczną. Kiedy silnik zwalnia płynnie i wydajnie, podczas procesu zwalniania marnuje się mniej energii. Może to prowadzić do oszczędności w dłuższej perspektywie, szczególnie w zastosowaniach, w których silnik jest często używany.
Poprawiona stabilność systemu
Właściwe hamowanie pomaga utrzymać stabilność układu. Zapobiegając nagłym zmianom prędkości lub położenia, zmniejsza ryzyko wibracji i niestabilności, które mogą mieć wpływ na jakość produkcji lub działanie całego systemu.
Zastosowania i czas hamowania
Wymagany czas hamowania może się znacznie różnić w zależności od zastosowania. Oto kilka przykładów różnych zastosowań i ich typowe wymagania dotyczące czasu zwalniania:
Robotyka
W robotyce niezbędna jest precyzyjna kontrola ruchu silnika. Roboty często muszą się szybko i dokładnie zatrzymywać, aby wykonać zadania, takie jak operacje podnoszenia i umieszczania lub montaż. Dlatego zwykle wymagany jest stosunkowo krótki czas hamowania. NaszSilnik serwo ze śrubą pociągowąnadaje się do zastosowań zrobotyzowanych, ponieważ może zapewnić wysoki moment obrotowy i precyzyjną kontrolę niezbędną do szybkiego zwalniania.
Obróbka CNC
W obróbce CNC silnik musi zwalniać płynnie i dokładnie, aby zapewnić jakość procesu obróbki. Zbyt krótki czas hamowania może spowodować przeregulowanie narzędzia tnącego, co może skutkować gorszą jakością powierzchni lub nawet uszkodzeniem przedmiotu obrabianego. Z drugiej strony zbyt długi czas hamowania może spowolnić proces obróbki. Dlatego starannie zoptymalizowany czas hamowania ma kluczowe znaczenie w zastosowaniach związanych z obróbką CNC.
Systemy przenośnikowe
Systemy przenośników służą do transportu materiałów z jednego miejsca na drugie. Czas hamowania silnika w systemie przenośnikowym zależy od prędkości przenośnika, masy ładunku i wymaganej drogi zatrzymania. W niektórych przypadkach korzystny może być dłuższy czas zwalniania, aby zapobiec przesuwaniu się lub spadaniu materiałów z przenośnika.
Wniosek
Podsumowując, czas hamowania zintegrowanego serwomotoru jest krytycznym parametrem wpływającym na wydajność silnika, dokładność i ogólną wydajność systemu. Wpływ na to mają takie czynniki, jak bezwładność obciążenia, moment obrotowy silnika, ustawienie szybkości zwalniania i system sterowania. Rozumiejąc te czynniki i prawidłowo obliczając czas zwalniania, możesz mieć pewność, że Twój serwomotor będzie działał optymalnie w konkretnym zastosowaniu.
Jeśli chcesz dowiedzieć się więcej na temat naszych zintegrowanych serwomotorów lub potrzebujesz pomocy w wyborze odpowiedniego silnika z odpowiednim czasem hamowania dla swojego zastosowania, skontaktuj się z nami w celu omówienia zakupu. Dysponujemy zespołem ekspertów, którzy mogą udzielić Państwu profesjonalnego doradztwa i rozwiązań.
Referencje
- Podręcznik silnika serwo, różni producenci
- Podręczniki inżynierii sterowania ruchem
